Audio Acoustics als kennishuis
Stabiel, overzichtelijk en toekomstbestendig AVoIP-ecosysteem
Bij evenementen draait alles om beleving. Geluid, video, licht en communicatie moeten feilloos samenwerken. Toch bestaan veel installaties nog uit afzonderlijke eilanden met losse kabels en aparte netwerken voor audio, video, data en controle. Dit zorgt voor complexiteit, weinig overzicht en een verhoogd risico op storingen. Audio Acoustics heeft op dat terrein echter veel expertise in huis.
In een wereld waarin producties sneller wisselen, technici beperkte tijd hebben en het aantal verschillende protocollen voor audio, video, lichtsturing, data en intercom blijft groeien, is versnippering niet langer acceptabel. De wens is duidelijk: één stabiel netwerk waarin alle AV-signalen veilig, beheersbaar en betrouwbaar samenkomen.
Onze ontwerpfilosofie draait om open standaarden
Audio Acoustics biedt een volledig geïntegreerde aanpak voor Audio Video over IP (AVoIP). Door gebruik te maken van gerenommeerde merken zoals AuviTran, Netgear, Luminex, Biamp, Riedel, Adamson en eigen ontwikkelde producten zoals de TCU, ontstaat een robuust netwerk waarin audio, video, control en data samenkomen. Alles stroomt via één centraal, intelligent netwerk van geluidsdistributie tot intercom, van lichtsturing tot broadcast. Onze ontwerpfilosofie draait om open standaarden, waardoor de infrastructuur schaalbaar, toekomstbestendig en eenvoudig te beheren is.

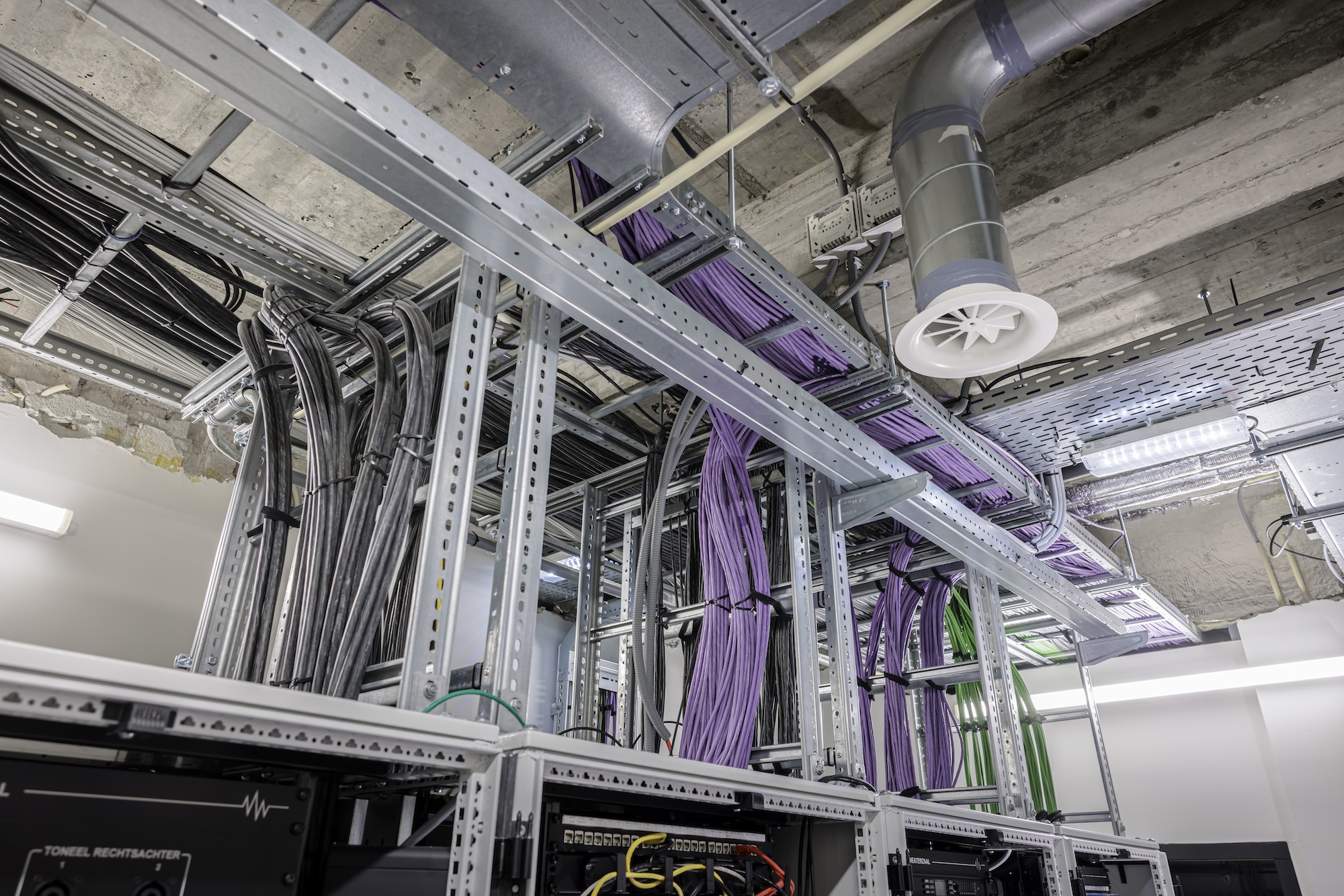

Een slim netwerk maakt het mogelijk producties razendsnel aan te passen en veranderingen in één domein door te voeren zonder dat andere processen worden beïnvloed. Instellingen voor het geluid kunnen direct worden aangepast, terwijl video en licht synchroon blijven doorlopen. Dankzij één geïntegreerd netwerk wordt het aantal kabels drastisch teruggebracht, wat installaties overzichtelijk en onderhoudsvriendelijk maakt.
De technologie
Een AVoIP-netwerk, veelomvattend als het kan zijn, roept vaak vragen op. Hoe beheer ik meerdere protocollen naast elkaar? Hoe traceer ik snel een storing? Dante en AES67 delen bijvoorbeeld hetzelfde PTP v1/v2-timingprotocol, maar verschillen in de manier waarop ze clock-signalen en multicast-verkeer afhandelen. In de basis gebruikt Dante PTP v1, maar wanneer Dante Domain Manager (DDM) wordt ingezet, schakelt ook Dante – net als AES67 – over naar PTP v2.
AVB-Milan vereist een eigen, streng gereguleerd VLAN
AVB-Milan daarentegen vereist een eigen, streng gereguleerd VLAN met (precieze) timing en PTP v2-synchronisatie (gPTP). Daarbij is het van cruciaal belang goed na te denken op welke locatie in het netwerk de gPTP Grandmaster clock wordt toegewezen. De Grandmaster bepaalt de timing voor het volledige AVB-domein. Bevindt deze zich op een verkeerde schakel of in een instabiele keten, dan kan dat leiden tot jitter, drop-outs of complete synchronisatieproblemen.
Lichtsturingsprotocollen zoals sACN en ArtNet genereren veel multicast-verkeer
Ook lichtsturingsprotocollen zoals sACN en ArtNet genereren veel multicast-verkeer en vragen om een zorgvuldig geconfigureerde omgeving met IGMP-snooping en IGMP-querying om ongewenste datastromen te beperken. Kortom: veel protocollen horen niet bij elkaar in hetzelfde VLAN.
Slim netwerkontwerp
Audio Acoustics vertaalt deze technische complexiteit naar overzichtelijke en betrouwbare ontwerpen. Eerst brengen we de wensen en workflows van de klant in kaart. Vervolgens ontwerpen we een redundant netwerk met afzonderlijke VLAN’s en prioriteiten voor audio, video, licht en control, zodat protocollen elkaar niet beïnvloeden.
Switches van Netgear AV-Line of Luminex worden geconfigureerd met geoptimaliseerde IGMP- en QoS-instellingen, PTP-domeinen worden ingericht volgens de protocoleisen en de locatie van de gPTP Grandmaster en failover-clocks wordt zorgvuldig gekozen. WiFi-accesspoints in mesh-netwerken worden geïntegreerd zodat dekking, capaciteit en SSID’s optimaal zijn afgestemd. Met Netgear Engage of Luminex Araneo wordt het netwerk visueel inzichtelijk voor zowel huistechnici als gastengineers.
Dankzij de flexibele architectuur kunnen verschillende audioprotocollen binnen één netwerk zonder beperkingen samenwerken. Zo kunnen Dante, AVB-Milan, AES67, ST2110 en lichtprotocollen zoals sACN of ArtNet harmonieus functioneren binnen gescheiden VLAN’s, met behoud van optimale timing en stabiliteit.
Video-integratie en -beheer
Naast audio en licht is tegenwoordig video een cruciaal onderdeel van een geïntegreerd AVoIP-netwerk en een grote bandbreedtegebruiker. Beelden van camera’s, projectoren, led-walls en livestreams kunnen via hetzelfde netwerk worden verspreid als audio en licht met behoud van resolutie, kleurconsistentie en minimale latency.
Door gebruik te maken van standaarden zoals ST2110, AVB-Milan of Dante AV, kunnen meerdere videokanalen tegelijkertijd over één netwerk lopen zonder dat dit ten koste gaat van de prestaties. In combinatie met Biamp Tesira of Riedel MediorNet kan video samen met audio en licht worden getransporteerd, waardoor technici alles centraal kunnen aansturen vanuit één overzichtelijk canvas.
Met deze aanpak kunnen shows snel worden aangepast, podiumovergangen soepel verlopen en livestreams of opnamevoorzieningen realtime worden beheerd. Het resultaat is een visueel perfecte ervaring, synchroon met audio en licht, waardoor elke productie professioneel en indrukwekkend oogt.
DSP in moderne AVoIP-systemen
Digital Signal Processing (DSP) vormt de processing-kern van elk professioneel AVoIP-systeem. Waar switches en protocollen zorgen voor transport en timing, bepaalt de DSP de routering en processing van de op het netwerk aanwezige protocollen. Een moderne DSP voert miljoenen floating-point-berekeningen per seconde uit, om complexe algoritmen realtime te verwerken zonder merkbare latency.
Een DSP maakt dynamische signaalrouting via het IP-netwerk mogelijk en kunnen audiokanalen on-the-fly herconfigureren zonder signaalonderbreking. DSP’s beheren gain-structuren, delay-lijnen, matrix-mixers en sidechain-compressie per kanaal, volledig synchroon met PTP-clocks uit Dante- of AVB-domeinen. Alle DSP-processen worden gesynchroniseerd met de gPTP-masterclock van het netwerk, wat sample-nauwkeurige timing garandeert, zelfs bij grote afstanden of redundante verbindingen.
Audio Acoustics heeft specifiek gekozen voor het Biamp Tesira-platform als zijn go-to-DSP. De rede hiervoor zit hem voornamelijk in de superieure audiokwaliteit en modulaire hardware en software. Biamp Tesira integreert DSP, audio en video en een eigen canvaslaag in één systeem. Technici kunnen audio, video en interactieve controls beheren vanuit één interface. TesiraFORTE verwerkt zowel Dante- als AVB-audiokanalen met automatische niveauregeling.
In combinatie met andere Dante-producten kan het systeem meerdere ruimtes dynamisch beheren. Het canvas van Tesira stelt gebruikers in staat eigen interfaces te creëren die exact passen bij de workflow van de locatie, zodat technici realtime presets kunnen activeren en aanpassingen kunnen doorvoeren terwijl andere ruimtes ongestoord doorgaan.
Biamp-servers kunnen naast audio en control-sturingen ook video routeren en verwerken via het AVB-Milan-protocol, waardoor audio- en videodata naadloos in hetzelfde domein functioneren. Dit maakt het mogelijk om beeld en geluid perfect synchroon te distribueren binnen één geïntegreerde infrastructuur.
TCU – alles binnen één interface
Waar oplossingen zoals Biamp Tesira zorgen voor de integratie van audio, video en DSP binnen één platform, is er in veel situaties behoefte aan een overkoepelende laag die alle merken, protocollen en disciplines samenbrengt. Een systeem dat niet alleen Tesira, maar ook Netgear-, Luminex-, Riedel- en AuviTran-apparatuur centraal kan beheren en monitoren.
Een belangrijke aanvulling binnen dit geïntegreerde AVoIP-ecosysteem is de Total Control Unit (TCU), een eigen ontwikkeling van Audio Acoustics. De TCU brengt alle disciplines samen – van audio en video tot licht, intercom en netwerkapparatuur zoals Netgear en Luminex – en biedt één centrale, overzichtelijke bedieningsinterface.
Met één druk op de knop kunnen presets worden geladen, apparaten in- of uitgeschakeld en het gehele systeem worden gemonitord. De kracht van de TCU zit in eenvoud: alles komt samen in één omgeving, zonder dat de gebruiker specialistische kennis nodig heeft.
Zelfs vrijwilligers of gast technici kunnen een volledige productie beheren via een duidelijke, intuïtieve interface. De TCU vormt daarmee de brug tussen de techniek en de gebruiker. Alle protocollen en apparaten van Audio Acoustics komen samen in één geïntegreerd systeem.
Een voorbeeld van de mogelijkheden van de TCU in een AvoIP-netwerk is de aansturing van Riedel MediorNet, waardoor video-, audio- en intercomsignalen in realtime met elkaar worden gekoppeld. De TCU fungeert hierbij als centrale schakel tussen verschillende protocollen en netwerksegmenten, wat maximale flexibiliteit en controle biedt in complexe productieomgevingen. Naast de Biamp-servers kan de TCU als een extra control-schil fungeren tussen de control data van het ene systeem en het ander systeem.
De koppeling tussen protocollen
Een andere core-speler in elk ontwerp van Audio Acoustics is de Auvitran AVBx7 Touch Control Toolbox. Deze modulaire converter vormt de centrale schakel tussen verschillende Audio-over-IP-protocollen en zorgt voor perfecte timing en audio-clocks.
De Toolbox is volledig modulair opgebouwd met insteekkaarten voor verschillende protocollen zoals Dante, AVB-Milan, AES67, MADI en AES/EBU. Hierdoor kan elk systeem op maat worden geconfigureerd en eenvoudig worden uitgebreid wanneer de wensen van de locatie veranderen.
Via de intuïtieve Touch Control-interface is de volledige routing zichtbaar en aan te passen in realtime, zonder dat de netwerkstabiliteit of sample-rate wordt aangetast.
De Toolbox maakt het mogelijk om gast- en huissystemen veilig te scheiden, protocollen te converteren en sample rates te managen met ultra-low latency.

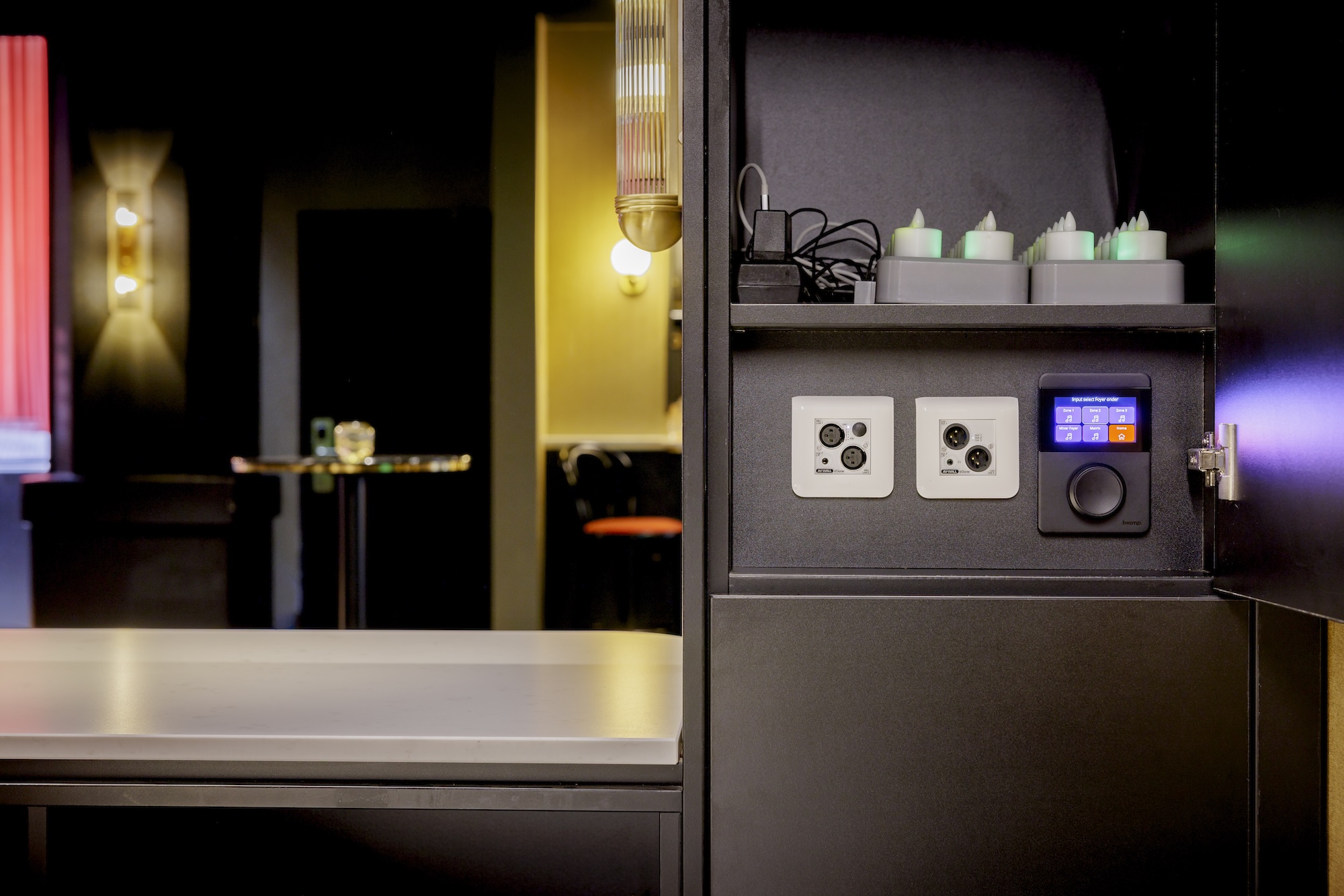

Als aanvulling hierop zorgen de Auvitran AV-Wall modules voor een flexibele en praktische uitbreiding van het analoge netwerk en het Dante-netwerk in de overige ruimtes. Deze wandmodules bieden in- en uitgangen op Dante-formaat, rechtstreeks gekoppeld aan het netwerk, en maken het eenvoudig om tijdelijke of lokale opstellingen te integreren zonder nieuwe bekabeling.
Daarmee kan Audio Acoustics binnen één AVoIP-netwerk elk protocol met elk ander protocol laten communiceren, zonder de eerder beschreven netwerkbeperkingen te overschrijden. Het resultaat is een volledig gecontroleerde, schaalbare en transparante audiolaag die zich aanpast aan de productie — en niet andersom.
Het resultaat
Het resultaat is een stabiel, overzichtelijk en toekomstbestendig AVoIP-ecosysteem waarin audio, video, licht en interne communicatie ongehinderd samenwerken. Het systeem is eenvoudig te monitoren – lokaal én op afstand – en schaalbaar met het oog op toekomstige producties of uitbreiding van locaties. Techniek staat volledig in dienst van de beleving, waardoor theaters, poppodia en evenementenlocaties live-producties kunnen realiseren met maximale controle, minimale kans op storingen en perfecte synchronisatie.
